Bon, un ami me l'a testé à l'oscilloscope. A priori, rien à signaler : Le signal est stable avec un très faible taux d'ondulation, même en charge.
Par contre je suis dyslexique : La tension est de 5,45V et pas 5,54V !

Etant donné que j'ai un Raspberry Pi 2 Model B, je pense que l'étage d'alimentation du Pi embarque des convertisseurs à découpage comme présenté ici : http://www.framboise314.fr/ce-qui-chang ... duModele_B. Mais j'avoue que je n'ai pas vérifié.

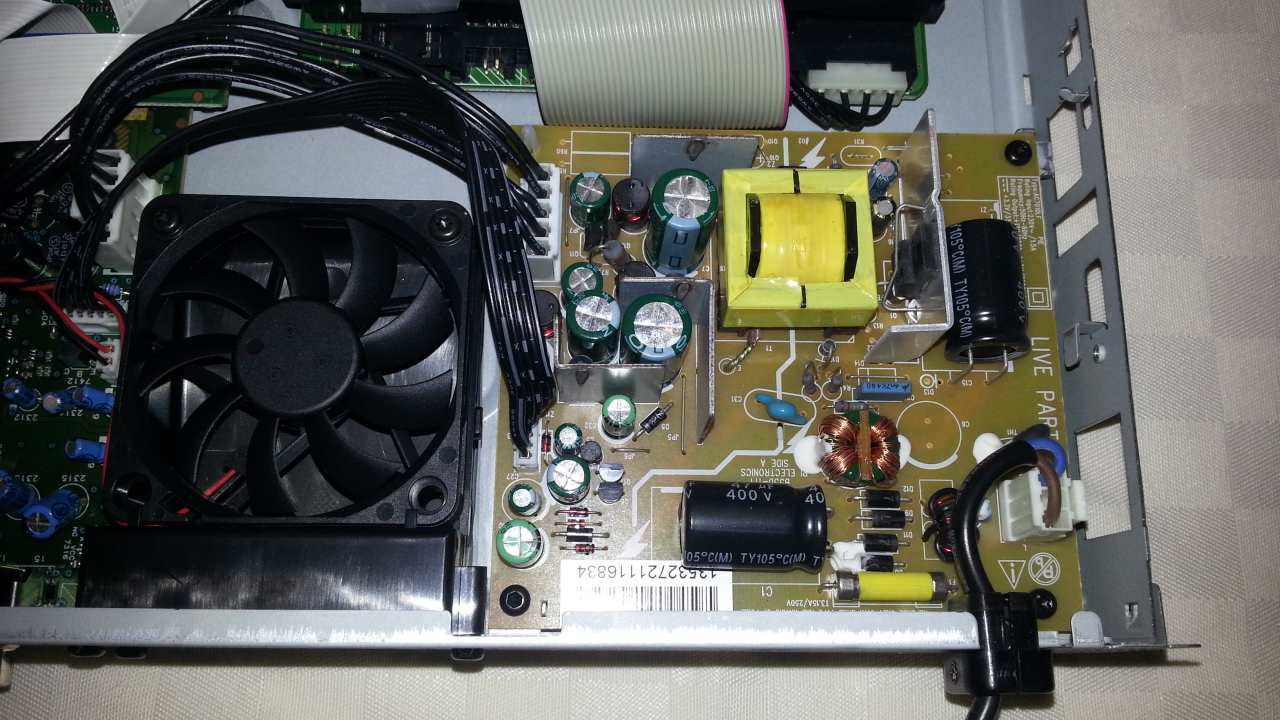

La ça devient trop technique pour moi ! J'avoue ne pas savoir te répondre. Tout ce que je peux te dire, c'est qu'il s'agit d'une alimentation à découpage (Ref AC7010LF) dont voici la photo :

Essaie de trouver un autre système d'alimentation, comme l'ATXRaspi mais juste le DC jack 2.1 (ou autre) vers ta raspberry (micro-usb ?) Non mais l'ATXRaspi est un faux sujet : Le problème se situe au niveau du transformateur. L'ATXRaspi n'est qu'un interrupteur 'intelligent". Salut ! Tu dit q...

J'envisage autre chose pour gérer la mise sous tension. Mon problème ce situe en amont, au niveau de la conversion en 5v DC.

Salut, Es-tu sur que l'alim est bonne ? Car toutes mes platine CD/DVD HS l'ont été car l'alim avait lâché ... et avec une alim à découpage, tu as souvent encore la tension nominale, sauf qu'elle n'est plus du tout stabilisée (micro coupures). A+ C'est ce qui m'inquiète. Malheureusement, je ne sais ...

EVOTk a écrit :Salut !

Heu, comment relevé tu l'ampérage d'un circuit DC avec une pince ampèremétrique ? J’avoue ne pas comprendre la méthode.

Avec une pince DC. Ça existe.

EVOTk a écrit :Normalement, le carré de couleur indique une sous alimenation ( < 4,6V )

Je sais, c'est pour ça que je le précise. Vu mes relevés, je ne devrais pas avoir ce carré.

J'ai mesuré les 5,54V en charge, soit avec le Rasp, soit avec un petit circuit sur une breadboard (résistance + diode, de base quoi !). Pour la mesure de courant, j'ai dû ruser avec les moyens du bord : J'ai mis un radiateur mobile, un fer à repasser et une bouilloire (C'est tout ce que j'avais comm...

J'y ai pensé, mais il me semble qu'il y a un régulateur de tension en entrée. C'est pour ça que j'avais choisi d'alimenter via la prise micro usb et pas par les gpio. Ce qui me gêne, c'est que parfois, ça démarre !
