Hack module DIO lumière > contact sec

[miralant]

Bonjour à tous,

Le titre est racoleur mais j'ai modifié un module DIO lumière pour le remplacer en DIO contact sec. Le lumière vaut 12€ versus 34€ le contact sec (donc ça vaut le coup, car les modules secs sont difficilement trouvables). J'en avais un de coté mais besoin d'un contact sec pour une entrée de ce type. J'ai donc bricolé le module pour arriver à mes fins

Disclamer : cette modification n'engage que vous

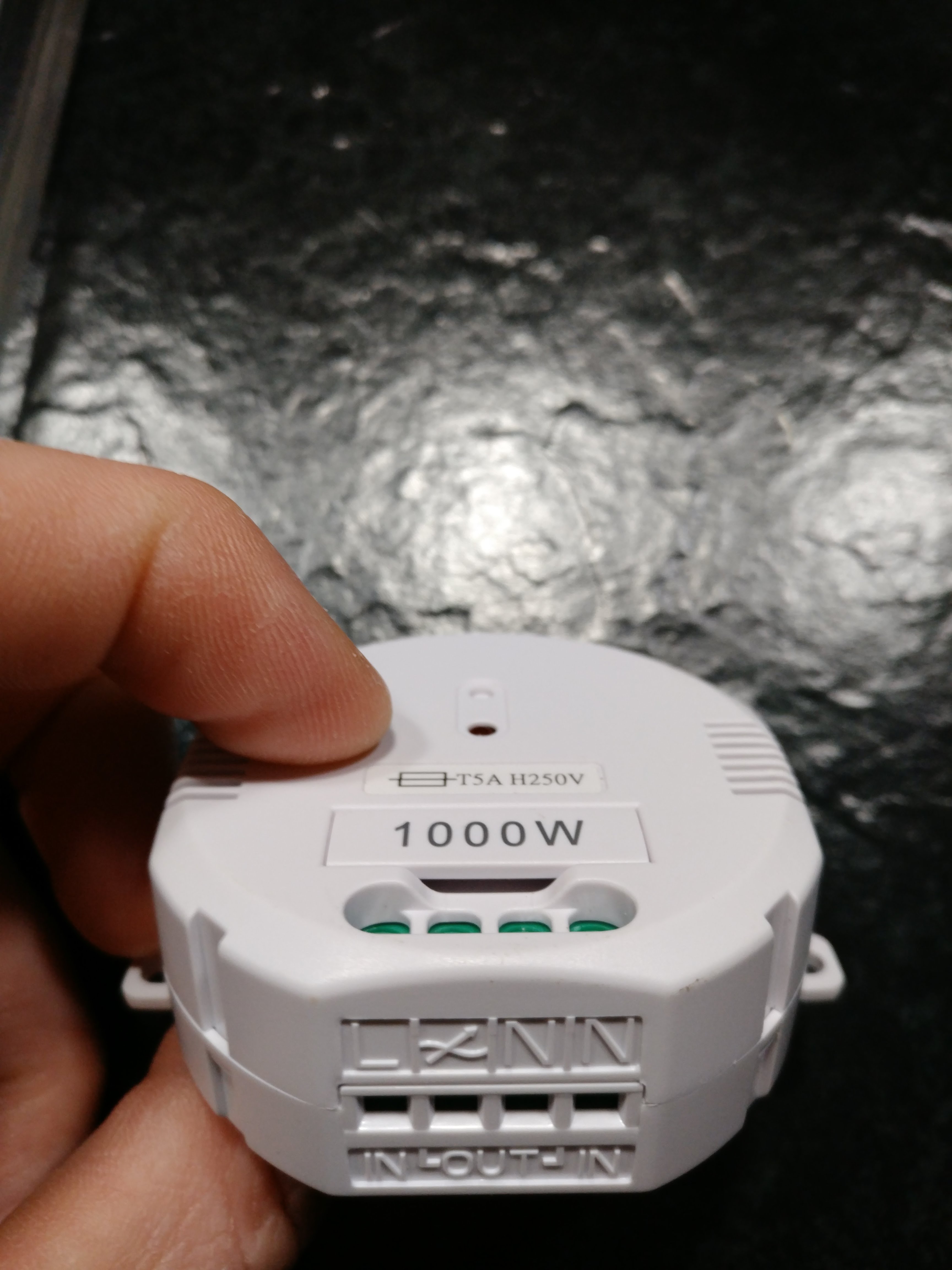

le module :

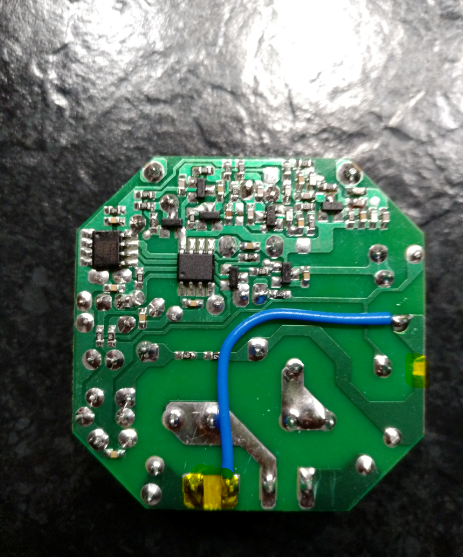

la modification :


2 pistes coupées et un strap en bleu.

L'alimentation se fait toujours par les bornes externes et le contact sec est sur les bornes du milieu. Il passe toujours au travers du fusible 1A donc attention si vous coupez de la basse tension avec un peu de jus.
ps : module OFF = contact ouvert

[Korhm]

Bonjour,

Je ne comprend pas la différence entre le module pour lumière et celui contact sec. A quoi ce dernier sert-il ?
Pour ma part j’ai 2 module lumière que j’utilise pour... mes lumières.

[miralant]

Ben un contact sec

Ton module lumière. Tu rentres du 220v et il sort soit du 220V soit rien.

Le contact sec, c'est l’équivalent d'un inter (c'est beaucoup utiliser pour piloter portail / chaudière).
Avec cette modif, le 220V sert juste à alimenter le module. Du coup après tu lui fais couper ce que tu veux (par exemple du continu ou autre) entre les 2 bornes du milieu.

[EVOTk]

Bonne modif
J'ai eu aussi un peu de mala comprendre, c'est le terme contact sec le probleme car a la base c'est deja un contact sec ( relais )

Seulement la tu isole la tension d'alimention du module et du contact, car a la base le 220V viens directement sur un des contacts du relais il n'est donc pas possible de commuter autre chose que la meme alimention que le module

[miralant]

oui, c'est ça tu as bien compris.

En me relisant, j’étais peut être pas bien clair

[flotte]

Bonjour
On est bien sûr une rubrique raspberry?
Pas compris

Envoyé de mon SM-A520F en utilisant Tapatalk

[domi]

Bonjour
On est bien sûr une rubrique raspberry?

Bonjour,
Effectivement, nous somme bien sur un forum Raspberry, et plus précisément dans la rubrique "Domotique avec le Rasperry".
C'est pourquoi, tout ceux qui se servent d'un Raspberry pour faire de la domotique connaissent certainement très bien ce module DIO
Il est pilotable depuis le Raspberry via un émetteur RF433.
Il est maintenant intéressant de savoir que grâce à cette modification, nous allons pouvoir l'utiliser à autre chose que de piloter du 220v

[flotte]

Merci je n'avais pas compris que c'était un module piloté par PI
Par contre je me permet de donner mon point de vu tu as raison de parler de "contact sec" Car tu un contact sec est dépourvu de tension, et de part ta modif C est le cas et pas avant ...
A+

Envoyé de mon SM-A520F en utilisant Tapatalk

[chrihano]

Bonsoir,

J'exhume le sujet.

Le hack fonctionne sens problème, mais, comment faire pour, p.ex. actionner une gâche électrique pendant 5 sec ou actionner pendant 1 sec pour ouvrir/fermer un portail ?
Le tout sans passer par la programmation, mais en ajoutant une sorte de minuterie ...

Quelqu'un a une idée ?

Xian

[flotte]

Salut

Il te faudra un relais temporisé


Cordialement
