[RESOLU] Porte Non

[vague nerd]

Un chouilla plus clair, mais en perdant 1 ligne de pastilles.

Le mieux, j'imagine, c'est de mettre les composants d'un côté de la plaque, et les liaisons de l'autre, non ?

[vague nerd]

Le truc au complet (très clair grâce aux couleurs des câbles - private troll pour domi -, ou imbitable) :

-En bleu les deux pwm
-En jaune le contrôle d'un des moteurs
-En vert le contrôle de l'autre
-En noir, les mises à la masse.

[guillaume9344]

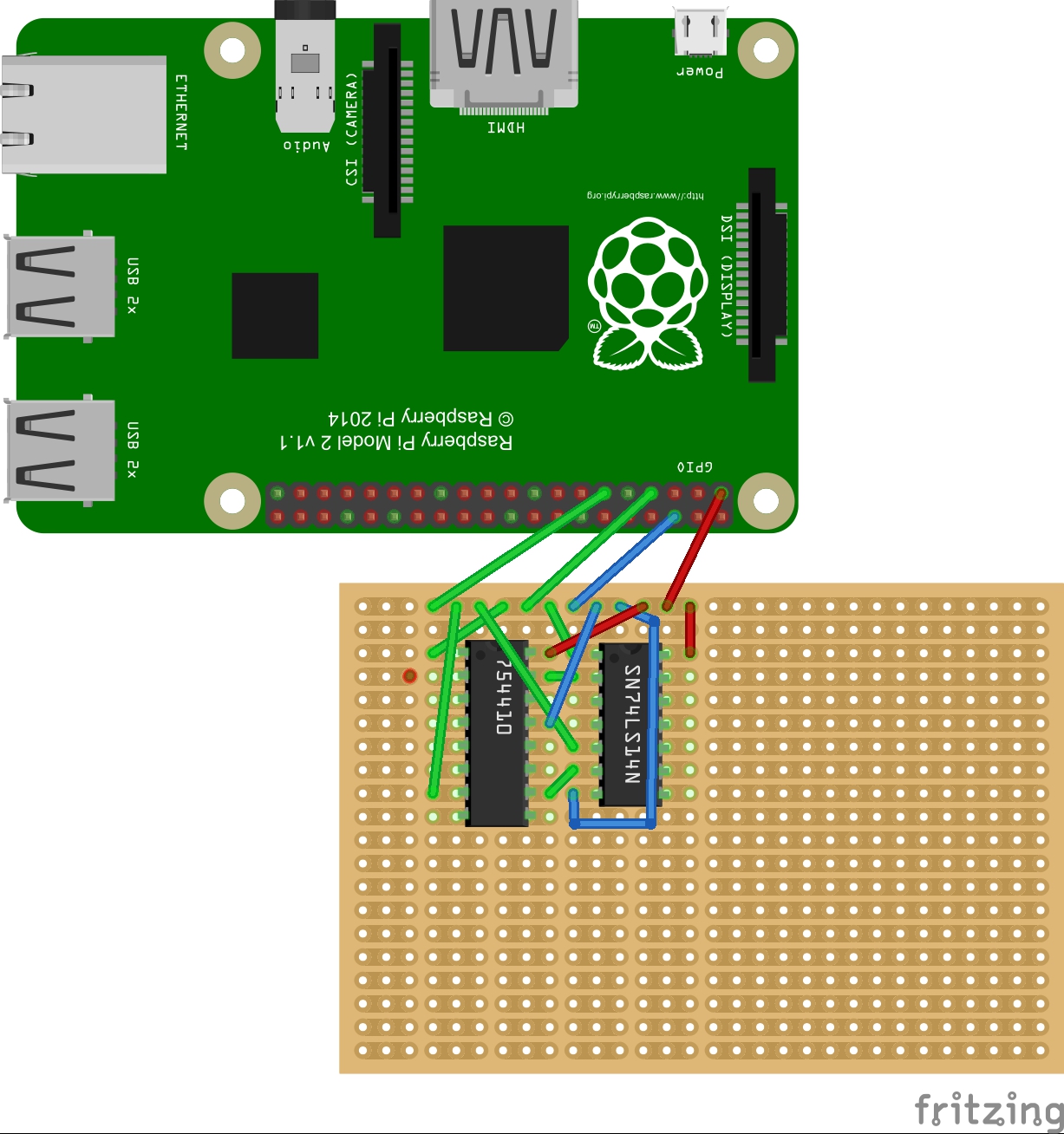

une ébauche avec une porte non x6

non Sketch_bb.jpg (661.19 Kio) Vu 6112 fois

il y a moins de composant et de connections. Pour ce genre de breadboard je câble les connections avec du fil rigide type téléphonique (je récupère des chutes laissées par les techniciens au niveau des bloc d' autocom dans la rue)
je fait passer les fils du même cotés que les composants , mais en les regroupant par torons qui cheminent entre les composants.
@+

[EVOTk]

(je récupère des chutes laissées par les techniciens au niveau des bloc d' autocom dans la rue)

Visiblement, ils font tous pareil les techniciens télécom. A une époque j'ai fait pareil, maintenant j'ai beaucoup de chute de cable reseau cat5 donc je n'est plus besoin dans récupérer

[domi]

je récupère des chutes laissées par les techniciens au niveau des bloc d' autocom dans la rue

Pas Bête, j'en vois souvent mais je n'ai jamais pensé en ramasser quelques longueurs, car souvent on en voit qui font entre 20 à 40 cm.

[vague nerd]

Je vais trouver du fil assez fin en magasin de bricolage ?

[guillaume9344]

Peut etre comme Evotk, à partir de câble réseau .

[EVOTk]

Je vais trouver du fil assez fin en magasin de bricolage ?

En magasin de bricolage tu ne trouvera rien en dessous de 0,75mm².
Sinon il faut acheter du cable reseau cat5 monobrin, 31€ les 100m au bricodepot pres de chez moi, il vend egalement au metre.

[vague nerd]

Merci.

Autant acheter du fil prévu pour sur le net ?

[guillaume9344]

C 'est sur , c'est la meilleur solution.
