Re: Porte Non

Message par guillaume9344 » jeu. 25 juin 2015 19:14

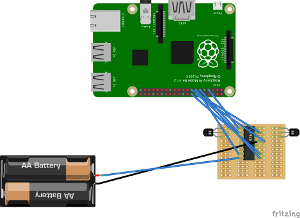

aller un petit dessin :
Edit vague nerd a écrit :Erreur dans le schéma. Voir la suite.

mais je pense qu'il faut mieux utiliser une porte logique non , ou une nand (data sheet chapitre 10.2) ca sera pas plus compliqué à câbler , plus fiable , pas plus cher.
@+
rpi b+ ,osmc, motioneyes
rpi 2 raspbian , server minecraft 24h/24 , utilisation gpio
orange pi pc debian ,utilisation gpio, motion cam

Avatar du membre
vague nerd
Modérateur
Messages : 1473
Enregistré le : mar. 14 oct. 2014 11:42
Localisation : France !

Re: Porte Non

Message par vague nerd » jeu. 25 juin 2015 20:40

Merci pour le schéma.
Il faut que j'y ajoute les résistances de 20k.
La breadBoard est-elle configurable dans votre logiciel ?
J'ai une carte de prototypage avec des pastilles reliées 3 par 3...

EDIT : N'y aurait-il pas une erreur dans le schéma ? Les résistances ne sont positionnées de la même manière sur les deux transistors...
Si j'ai bien tout suivi, c'est le 2eme en partant de la gauche le bon montage.
Cdt.
Cordialement,

Vague Nerd

guillaume9344
Raspinaute
Messages : 629
Enregistré le : mar. 6 janv. 2015 19:44
Localisation : finistere

Re: Porte Non

Message par guillaume9344 » jeu. 25 juin 2015 20:51

Bien vue pour les resistances , je débute avec ce logiciel : fritzing , si ca vous intéresse.
il y a plusieurs type de breadboard dispo .
le schéma était plus pour illustrer le branchement entre la pi et le 754410 : un port gpio vers 1 + 1 inversé .
@+
rpi b+ ,osmc, motioneyes
rpi 2 raspbian , server minecraft 24h/24 , utilisation gpio
orange pi pc debian ,utilisation gpio, motion cam

Avatar du membre
vague nerd
Modérateur
Messages : 1473
Enregistré le : mar. 14 oct. 2014 11:42
Localisation : France !

Re: Porte Non

Message par vague nerd » jeu. 25 juin 2015 20:57

Bien vue pour les resistances
C'est toute la ligne de commande à partir du gpio qui devrait être branché sur la pate 1 du transistor...
fritzing , si ca vous intéresse.
il y a plusieurs type de breadboard dispo .
Super, je fouillait le forum pour retrouver son nom !
le schéma était plus pour illustrer le branchement entre la pi et le 754410 : un port gpio vers 1 + 1 inversé .
Merci !
Cordialement,

Vague Nerd

domi
Administrateur
Messages : 2789
Enregistré le : mer. 17 sept. 2014 18:12
Localisation : Seine et Marne

Re: Porte Non

Message par domi » jeu. 25 juin 2015 21:11

guillaume9344 a écrit :je débute avec ce logiciel : fritzing , si ca vous intéresse.
Bonjour Guillaume,

Juste pour info au cas ou tu ne connaitrais pas l'astuce, afin de rendre ton schéma plus lisible au premier regard.
Un clic droit sur les fils permet d'ouvrir un menu contextuel et ainsi changer les couleur des câbles ;)
Passionné de Raspberry, Arduino, ESP8266, ESP32, et objets connectés :
Spécial débutant, concevez vous-même votre domotique DIY : https://www.youtube.com/c/DomoticDIY

Avatar du membre
vague nerd
Modérateur
Messages : 1473
Enregistré le : mar. 14 oct. 2014 11:42
Localisation : France !

Re: Porte Non

Message par vague nerd » jeu. 25 juin 2015 21:37

Un clic droit sur les fils permet d'ouvrir un menu contextuel et ainsi changer les couleur des câbles ;)

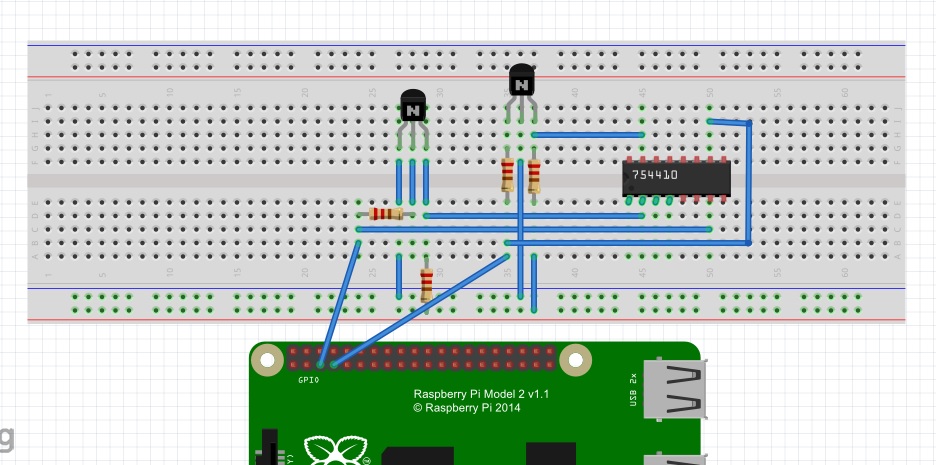

lol, je venais justement poster ça :
pour dire que c'était un beau bordel ! C'est la configuration actuelle... sans les deux portes non !
Cdt.
Cordialement,

Vague Nerd

Avatar du membre
vague nerd
Modérateur
Messages : 1473
Enregistré le : mar. 14 oct. 2014 11:42
Localisation : France !

Re: Porte Non

Message par vague nerd » jeu. 25 juin 2015 22:02

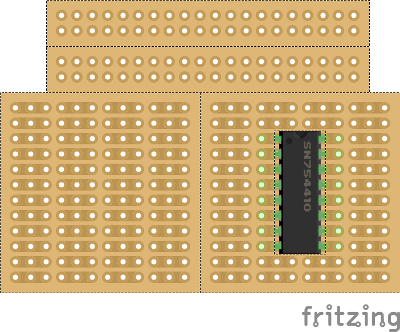

Je galère avec la taille des composants.
Ici, le composant fait 4 pastilles de large, alors qu'il m'en faut un de 3 pastilles...
Je ne trouve pas comment configurer ça...
Cordialement,

Vague Nerd

guillaume9344
Raspinaute
Messages : 629
Enregistré le : mar. 6 janv. 2015 19:44
Localisation : finistere

Re: Porte Non

Message par guillaume9344 » ven. 26 juin 2015 09:48

3 pastilles de large c est pas commun, c est quoi comme pactage?
Sur fritzing il doit y avoir moyent de dessiner ces propres composants, il faut que je fouille!
@+
rpi b+ ,osmc, motioneyes
rpi 2 raspbian , server minecraft 24h/24 , utilisation gpio
orange pi pc debian ,utilisation gpio, motion cam

Avatar du membre
vague nerd
Modérateur
Messages : 1473
Enregistré le : mar. 14 oct. 2014 11:42
Localisation : France !

Re: Porte Non

Message par vague nerd » ven. 26 juin 2015 09:56

Dsl, je ne sais pas reconnaitre les packages. :oops:
Package "NE", ça veut dire quelque chose ? Ici le datasheet.

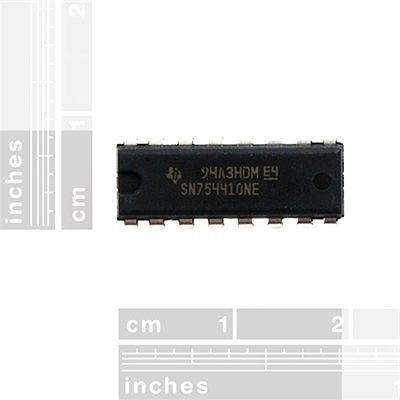

Mais c'est lui :

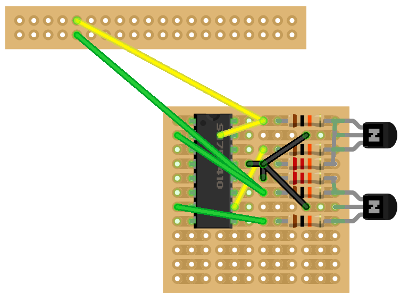

et je voudrais l'implanter sur ça (pile la taille d'un a+, les trous de fixation s’alignent):
La mise a la masse sert a a se que la commutation de transistor soit "franche" en évitant tout faux signal. Pas obligatoire mais je le conseil vivement, sa évite des fonctionnements aléatoire dur a identifier. Dans se cas il faut que la résistance de rappel soit supérieur a 10k, 20k par exemple.
La résistance de 20k se positionne après celle de 10k d'un côté et sur la masse de l'autre, comme sur le schéma original. C'est bien ça ?
Cdt.
Cordialement,

Vague Nerd

Avatar du membre
vague nerd
Modérateur
Messages : 1473
Enregistré le : mar. 14 oct. 2014 11:42
Localisation : France !

Re: Porte Non

Message par vague nerd » ven. 26 juin 2015 11:24

Ben je suis pas doué :

En plus, si je monte le tout sur la face inférieure (pour que ca rentre toujours dans un boitier normal), le SN et le SOC sont face à face !
Cordialement,

Vague Nerd
