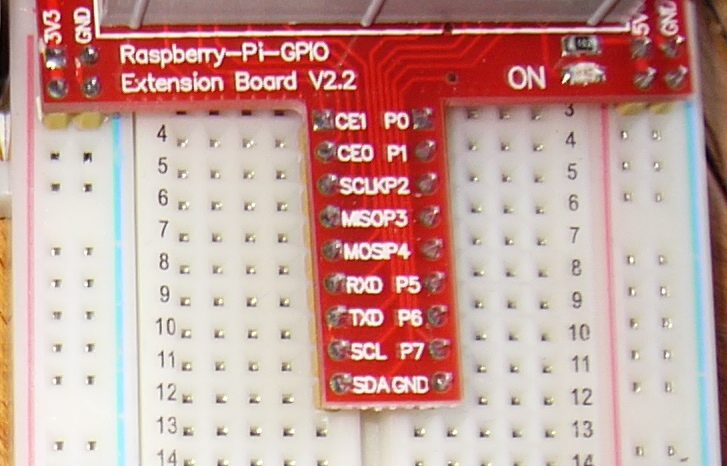

- grandt.jpg (133.3 Kio) Vu 1870 fois

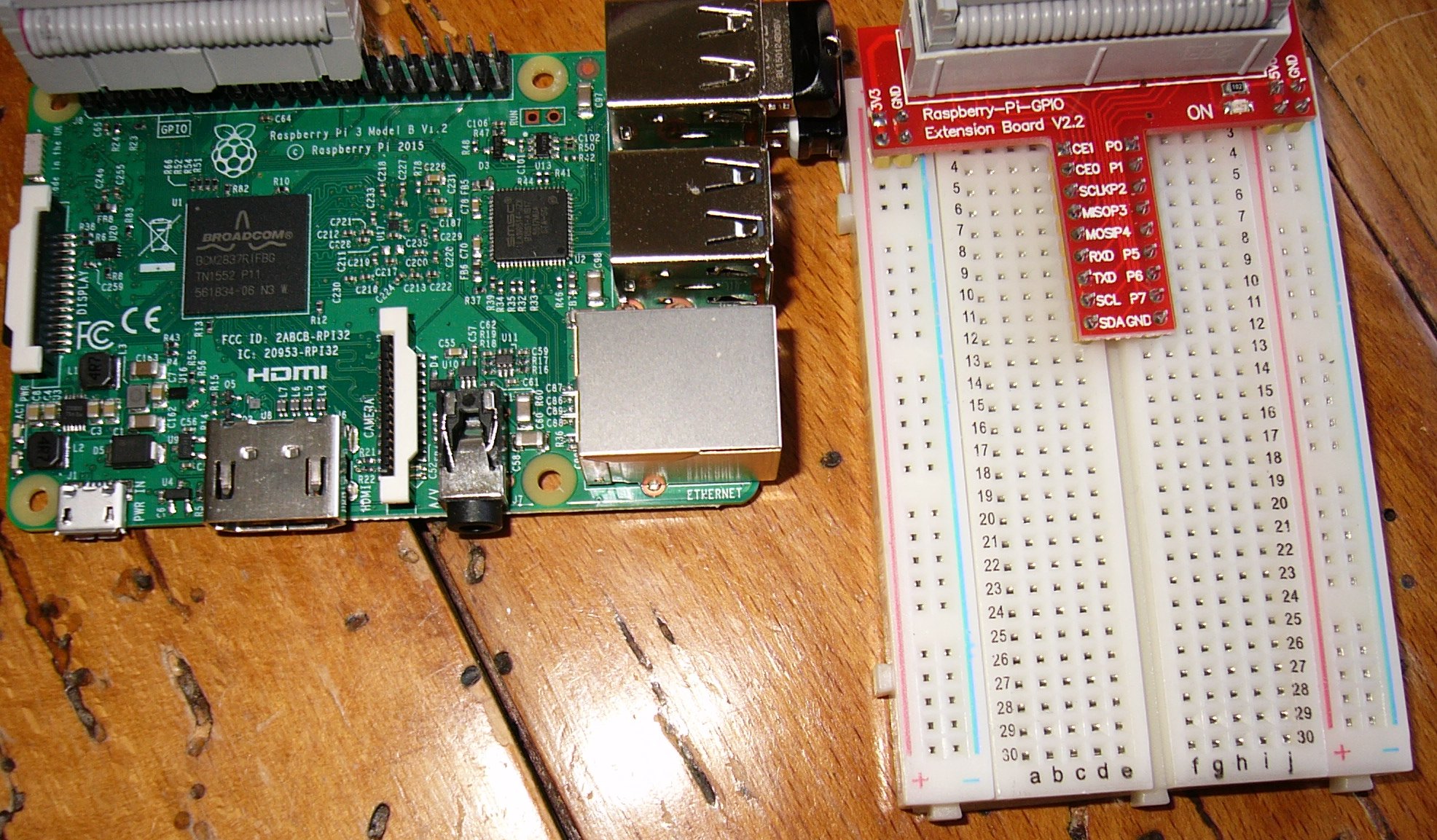

- pi3etgrandT.jpg (593.87 Kio) Vu 1870 fois
J'avais acheté ce cobbler avant de recevoir le pi3.
http://fr.aliexpress.com/item/Raspberry ... 54311.html
Je n'avais pas fait attention que c'était un cobbler 26 broches, mais peu importe le temps d'expérimenter ces 26 broches avec toutes les applications existantes...
par contre je vais être obligé de rogner du coté pi3 pour que les broches 27 et 28 ne soient pas écartées.
coté pi3 le cable se place du coté de la micro_sd avec le fil rouge en 1 soit le 5v?
Cette carte a l'avantage de placer directement les 5v, 3.3v et terre aux bons endroits de la platine d'expérimentation.
Ce sera facile à vérifier avec un controlleur.
Plus difficile sera de vérifier les autres liaisons car il ne faudra enfoncer qu'à moitié le cable du coté pi3.
En numérotant les broches en impair sur un rang, en pair sur l'autre, les broches 4 et 6 (SDA et SCL) se trouvent en bas à gauche sur la platine d'expérimentation.
par contre le txd et rxd indiqués à gauche devraient se trouver à droite.
Tout est à vérifier.
Quelqu'un a t-il utilisé cette carte?
