Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : ven. 12 mai 2017 10:00
par Eyodie
Bonjour,

Je me marie au mois d'aout et j'ai décidé de réaliser un photobooth à partir d'un rasberry pi.
Le truc est que l'électronique, j'ai oublié pas mal de notion ... alors pouvez vous m'aider pour me dire si le montage que j'ai réalisé sur la breadboard virtuelle (réalisé sur 123D circuit) correspond au schéma sur lequel je me base (FP9LHV6HSE92TJ7.LARGE.jpg).

https://wetransfer.com/downloads/67255a ... 104/2c989c

Merci par avance de votre aide

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : ven. 12 mai 2017 12:14
par destroyedlolo
Salut et bienvenu,

Je n'ai pas vérifié les valeurs des résistances mais ca m'a l'air ok.
Par contre ... comment controle-tu l'APN ?

A+

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : ven. 12 mai 2017 14:29
par domi
Bonjour,

Moi même photographe, je me pose également la question de savoir comment tu déclenches l'APN ?
Je ne connais pas ton APN, mais je pense que tu dois avoir une prise télécommande filaire ?
Ce qui suppose donc 2 déclenchements, un pour l'autofocus, et l'autre pour le déclencheur.

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : ven. 12 mai 2017 14:32
par Eyodie
Merci bien.
L'APN est relié directement au raspberry et contrôler par Gphoto2.
voici le tuto
https://www.instructables.com/id/Raspbe ... ontroller/

Par contre ce que je ne comprend pas c'est à quoi sert la résistance 1kOhm.

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : ven. 12 mai 2017 14:43
par Eyodie
Bonjour Domi,

Pour l'APN, j'ai un reflex (nikon d5100). Tout est connecté grâce au GPIO
Dans mon idéal, c'est de commander l'appareil avec un bouton retardateur sur le photo booth qui avec les LED indiquera préparer vous + preview sur une tablette auquel le raspberry est connecté. Et un peu avant que l'appareil photo se déclenche une autre LED prévient.

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : ven. 12 mai 2017 15:07
par destroyedlolo
Heu, le contrôle se fait plutôt par USB non ?
D'après le schema et les explications, les GPIO gèrent les LEDs et les boutons, à moins que j'ai loupé qq chose.
Eyodie a écrit :Par contre ce que je ne comprend pas c'est à quoi sert la résistance 1kOhm.
Ben c'est aussi la question que je me posais :)
Peut être en protection dans le cas où le GPIO soit configuré en sortie basse au boot et que le bouton est appuyé. Sinon, en effet, je ne vois pas.
A noter qu'il me semble que les GPIO du rPI dispose d'une résistance de pullup et/ou pulldown programmable en interne. Dans ce cas, pas besoin de la résistance de 10k.
Mais bon, le grand moment arrivant, j'imagine que vous avez autre chose a faire que bidouiller :)

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : ven. 12 mai 2017 18:46
par domi
Eyodie a écrit :Pour l'APN, j'ai un reflex (nikon d5100). Tout est connecté grâce au GPIO.
L'APN je connais, car j'ai un D5500.
Je fait également ce type de déclenchement afin de de faire de la photo avec déclenchement sur événement (sur Eclair lumière, au son, coupure de faiseau laser, au choc,...), suivant le capteur utilisé. J'ai fait mon déclencheur à base d'un Arduino, mais le principe reste le même. Et pour ma part, je travail en Manuel Focus car le déclenchement doit être immédiat, alors que ton ton cas il est préférable de travailler en Autofocus.

Pour cela, j'utilise le cable de télécommande de l'APN, qui posséde de l'autre bout un jack type audio stéreo (c'est un câble standard pour Nikon de télécommande DC2)
Concernant le coté Jack, il te faut pour ne pas condamner ton câble, utiliser une prise jack stéréo femelle.

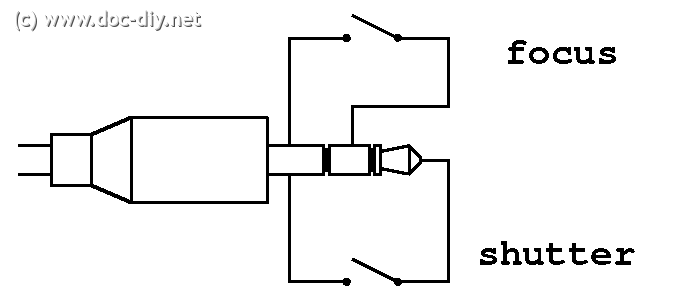

Voici la connexion qui permet entre la masse et l'anneau central d'activer l'autofocus,
et entre la masse et la pointe, le déclenchement de l'APN.
Ensuite un petit programme pour répondre à ton cahier des charge qui dans les grandes lignes effectuent les opérations suivantes.

Code : Tout sélectionner

un bouton sur le boitier qui active le déclenchement.
// A détection de demande de déclenchement, retardateur de X seconde, puis allumage de la LED qui prévient de se préparer.
// A près X seconde, une 2e LED qui prévient que la photo est imminente.
// Déclenchement de l'autofocus.
// Lui laisser 1 à 2 secondes pour réagir, puis action du déclenchement de l'APN
// Relâche des contacts : Autofocus et Déclenchement.
Pour le preview sur tablette, je ne vois pas comment faire car c'est ton APN qui doit envoyer la photo de preview, il y a bien le logiciel Nikon "Wireless Mobile Utility", mais à moins de me tromper, je crois que le D5100 n'est pas wifi.
Par contre via Wifi entre la tablette et le Raspberry, tu peux pousser le vis, via une page Web prévoir un déclenchement du boitier depuis la tablette ;-)

Si j'ai bien compris ton projet, voici une piste de départ.

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : sam. 13 mai 2017 10:01
par Eyodie
Merci bien de vos réponse .

En effet, je me suis trompé . L'appareil est bien connecte en USB.

Pour le live view c'est gphoto2 --capture-preview
Je n'ai pas encore testé la commande, mais à priori c'est supporté par le d5100.
La seule contrainte sera d'investir sur un adaptateur secteur pour l'apn.
Oui le mode liveview consomme énormément même s'il ne sera déclenché que par intermittence.

Je stream l'ecran sur une tablette Android dont le tactile est hs.
Le raspberry est configuré comme un point d'acces wifi avec Ip fixe
Je me connecte au raspberry depuis la tablette en wifi puis sur VNC en indiquant l'ip du raspberry. Ca me permet de déplacer le photobooth même hors de portée d'un réseau local.

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : sam. 13 mai 2017 10:06
par Eyodie
Par contre, je crains plus mon montage sur la breadboard. Pouvez vous me confirmé rimer que ce que j'ai fait est correct par rapport au schéma.

Re: Besoin d'aide pour montage électronique d'un PhotoBooth

Posté : sam. 13 mai 2017 11:38
par destroyedlolo
Salut,

La pile n'est la que pour les essais ? Car en final, elle ne servira a rien vu que le PI délivre le 3.3v.

Sinon, le breadboard, c'est bien pour faire des tests mais bon, j'aurai pas confiance pour une soirée.
Je prendrais plutôt une veroboard qui évitera les faux contacts.

A+
