État alarme intrusion sur raspberry

[Bibix]

Bonjour à tous,

Félicitations pour ce forum, ça donne envie de se lancer dans plusieurs projets à base du raspberry !

Je viens de piloter une sortie et j'arrive à allumer une Led avec domoticz, c'est le début et les idées fusent

Plus précisément j'utilise une alarme filaire avec des sorties 12v disponible qui peuvent renvoyer l'état de ma centrale, mise en service, mise hors service, déclenchement, etc.
L'idée est de ramener ces infos sur une entrée du raspberry. Pour cela il faut que je passe d'une sortie 12v à une entrée 3,3v, est-ce exact?

Si oui, quelle est la meilleure solution?
Pont de résistance, relais, je coince à ce niveau...

Qu'en pensez-vous ?

Par avance, merci!

[marco123]

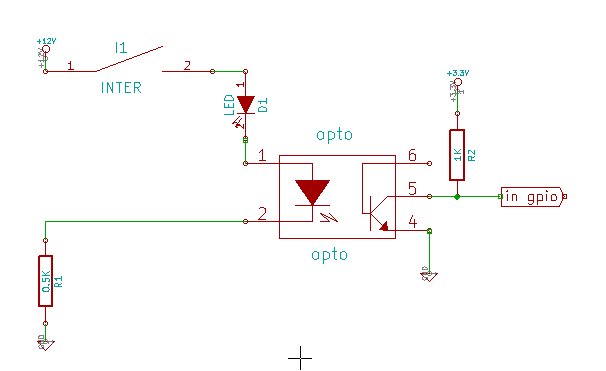

je pense qu'un truc comme ca devrait aller ...


[Bibix]

Salut,

Merci pour ta réponse.
Pour essayer de comprendre ce raisonnement, l'optocoupleur permet uniquement de protéger l'entrée du Rpi et les résistances permettent d'abaisser la tension d'entrée?
L'inter et la led correspondent à l'état de ma sortie d'alarme?

Merci!

[marco123]

quand tu fermes l'inter, un courant é 15ma passe la led, l'allume, passe la diode de l'opto et l'allume.
Le courant est limité par R1 = 510 ohm
Quand le courant passe la led de l'opto, son transistor se sature ( comme un inter fermé entre C et E ) et passe l'entrée du GPIO a 0 ( en verité VCEsat )

Quand l'inter est ouvert, aucun courant ne traverse le circuit D1 / LED opto / R1
Le transistor se trouve bloqué ( comme un inter ouvert )et le courant passe R2 et met l'entrée GPIO a é 3.3v

pour l'opto, cela sert d'isolement galvanique
Les résistances permettent de laisser passer le courant voulu pour bloquer / saturer les divers composant actif

l'optocoupleur permet uniquement de protéger l'entrée du Rpi
les résistances permettent d'abaisser les diverses tensions
L'inter et la led correspondent à l'état de la sortie d'alarme

Attention, les GND ( masse ) ne sont pas reliées ensemble .. la masse du 12v est la masse du 12v , celle du rpi est celle du rpi

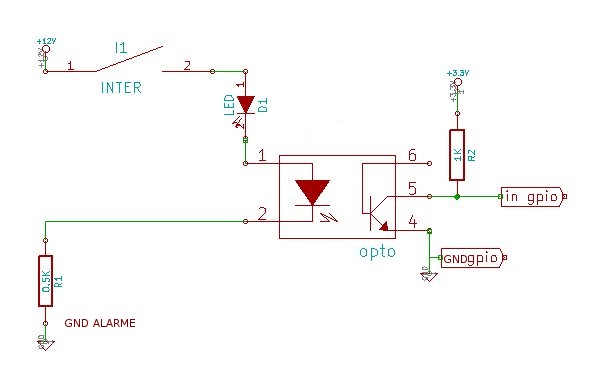

modif :


[Bibix]

Ok, je comprends mieux le rôle de ce composant.
J'ai bien envie de tenter ce montage mais un perdu avec toutes les références de RS composants...

Question idiote, est-il possible d'utiliser une carte relais pour basculer l'état d'une entrée du rpi?
Comme celui-ci:
http://www.ebay.fr/itm/2-Kanal-12V-230V ... Sw1S9Wgc~n

[marco123]

euh, je pense pas ... ce lien me donne une interface de sortie du rpi ! ... je commande des relais par le rpi !
Toi, si j'ai compris, tu veux une interface qui commande le rpi !

Après, si tu veux mieux expliquer ce que tu veux avec schéma a l'appuie ... même a la main ..
On peux voir a créer une carte ... a toi de la développer !

Combien d'entrées ... combien de sorties d'alerte ?
Comment sont faites tes entrées / ce que tu veux faire en sortie ?
Tes tensions de commutation / combien de commutations / alarme sur gsm / ...........
Un projet se construit , si simple soit il !

exemple:
Chez moi, j'ai sur un pi3 installé un zoneminder avec 2 camip . Ca tourne h24 / alarme sur mon tel / mail ...
Chez moi, j'ai sur un pi2 installé rien du tout, je teste diverses conner...*

Pour mon pi3, j'ai créé un cahier des charges serré . Camip wifi / enregistrements et filtres / envoie de sms / envoie de mai avec video / ....

[Bibix]

Effectivement c'est une interface de sortie pour commander à partir du rpi une sortie 12V.

Ce que je voudrais réaliser dans un premier temps c'est de pouvoir visualiser l'état de mon alarme à distance et avec domoticz.
Mon alarme possède des sorties programmables, je peux allumer un flash, un buzzer, etc. Je me dis donc que si je connecte une sortie de ma centrale d'alarme à une entrée de mon rpi je vais pouvoir visualiser son état à distance avec domoticz, recevoir des alertes SMS, mails en fonction d'un changement d'etat.

Dans un second temps et lorsque j'aurai compris cette philosophie d'entrées, sorties pourquoi pas visualiser l'état de mon portail, connecter un circuit d'éclairage, c'est sans limite

Est-ce que tu imagines mieux mon idée?

[marco123]

oui, j'imagine ... mais je vois pas de pb a ce que tu veux faire ! ...
C'est tout a fait possible ... niveau " hard " pas de pb .. juste des entrées sur le pi .
Niveau soft pas de pb non ...

[Bibix]

Excellent, je suis impatient d'essayer !

Pour me procurer un optocoupleur, est-ce que tu as un site à me conseiller ? Faut-il une référence particulière?

[marco123]

ça dépend ou tu habites ..

grande ville avec un magasin d’électronique
petite ville avec un magasin d'électronique
petite ville pas loin d'une grande ville avec un magasin d'électronique
correspondance via la poste
achat sur internet ...
